???三卡盤激光切管機

一鍵式/整管切割,真正零尾料,節省材料成本;自動校正管材變形,支持多種管型切割

榮耀之星系列 GS-HG 功率:1000-6000W 按需定制

管材激光切割機

立即咨詢 免費打樣
首頁 > 激光切管機 > 管材激光切割機 > ???三卡盤激光切管機

更多精彩請點擊觀看視頻

三卡盤全自動上下料激光切管機,真正實現零尾料切割!


● 一鍵切管工具,真正零尾料切割,節省材料成本

● 自動校正管材變形,高精度切割

● 支持多種型材加工,整管切割

零尾料切割,節省材料成本




三卡盤切管機-零尾料

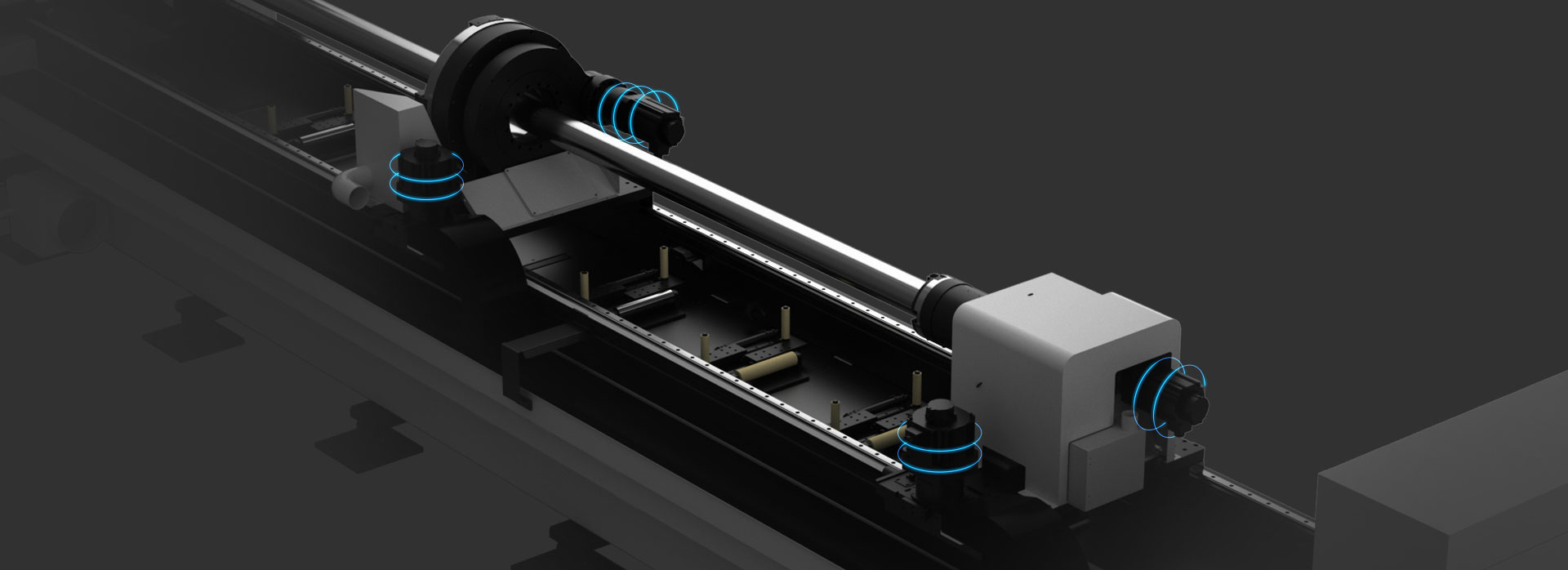

自動校正管材變形


自動校正小管材(30毫米以下)彎曲變形,保證小尺寸管材高精度切割。


三卡盤切管機-自動校正小管材


實現整管切割

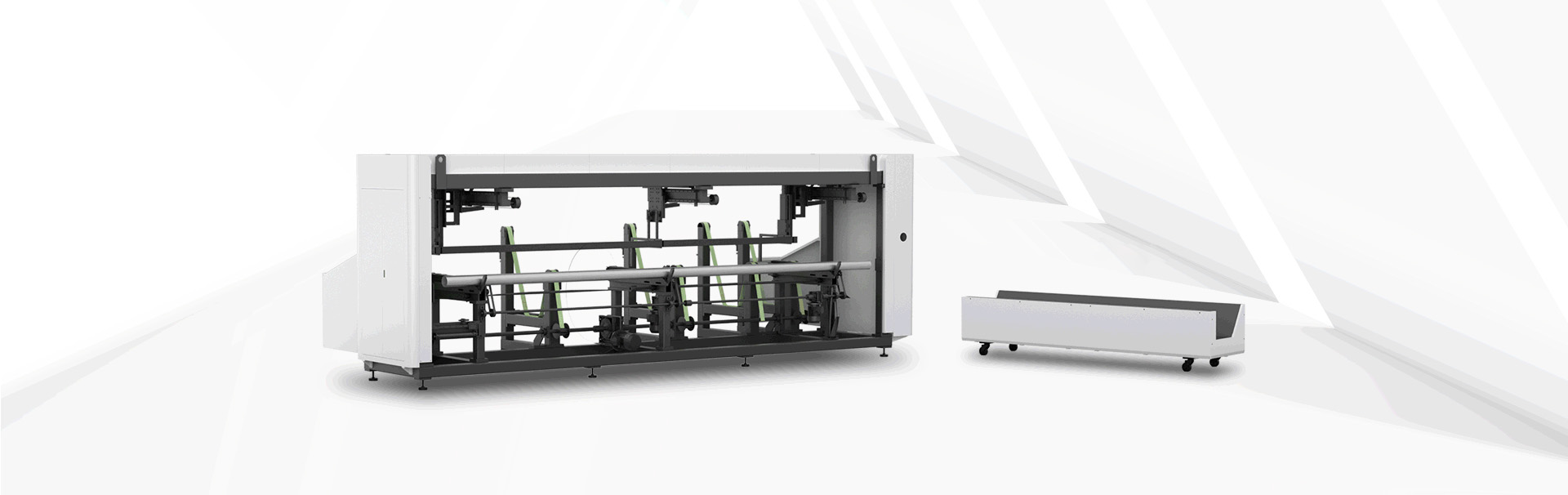

全自動上下料,節約人力成本




三卡盤切管機-全自動上下料

升級版智能切割系統


1、 支持坡口切割;
2、 支持飛行切割、高精度Z軸控制等功能;
3、 可自動測量管材偏差,提高切割精度;
4、 專用總線切管數控系統,支持斷點定位、續切、拐角工藝設定等功能;
5、 搭配專用切管套料軟件,支持單零件、多零件套料、共邊、自動排序等功能。


三卡盤切管機-坡口切割

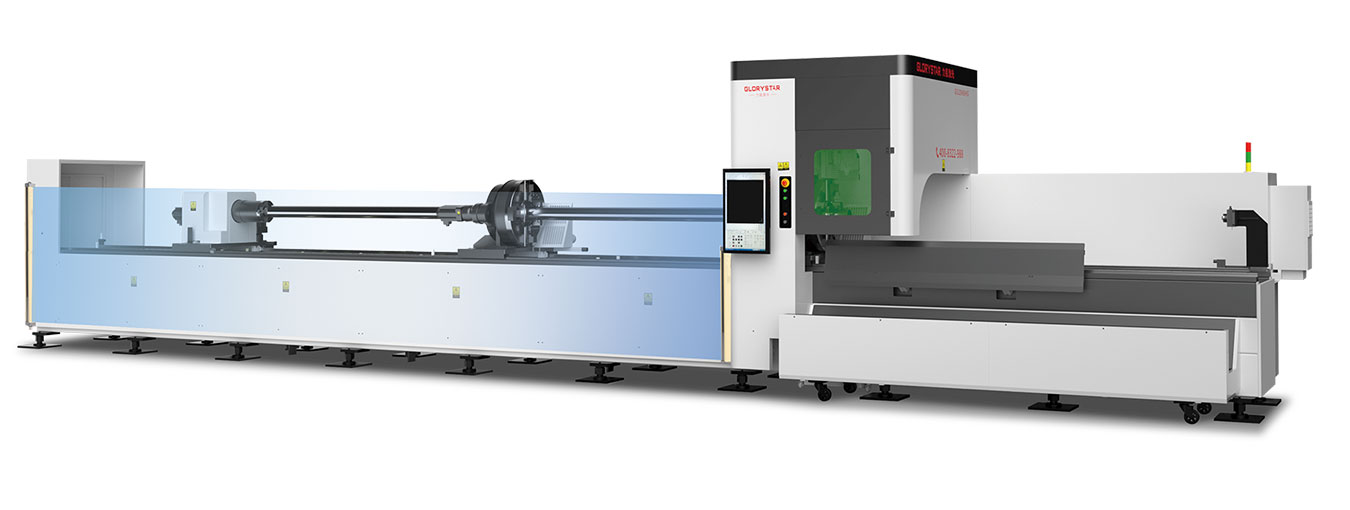

標配安全光幕,保障操作人員安全


三卡盤切管機-安全保障

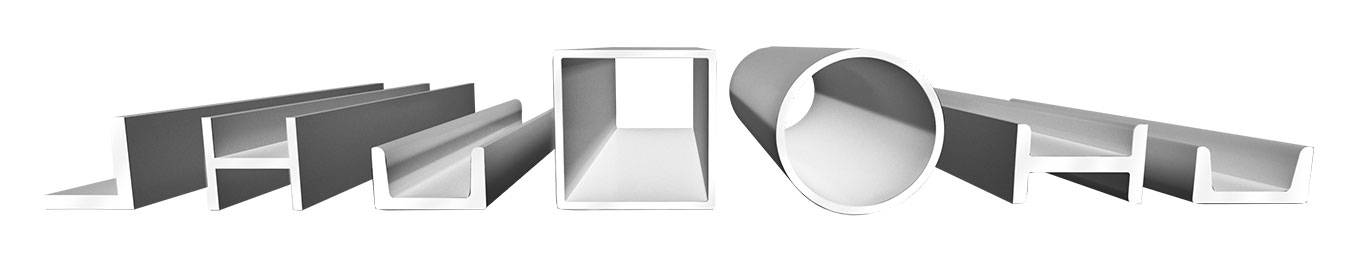

支持多種型材加工


三卡盤切管機-多型材加工

技術參數

工作幅面 6000mm x φ220mm機器區域12500mm×2500mm
X軸長度450mm

機器體積

12500mmx2500mmx2650mm
Y軸長度7500mm數控系統CypCut 管材切割系統
Z軸長度450mm監視器17″LCD
W軸長度無限旋轉
激光功率客戶選擇
X/Y軸定位精度≤0.05mm驅動模式齒條雙驅動
X/Y軸重復定位精度≤0.03mm管材最大承載能力180Kg
最大綜合定位速度120m/min機器重量10.0T
最大加速度1.2G機器功率 33.75KW(不含激光器和冷水機)
最大切管長度 外接圓直徑<Φ220mm相位3
最大切管重量30Kg/M電源額定電壓380V
總電源防護等級IP54頻率50Hz



管材的切割類型和范圍



管材類型最大切管范圍(總重量<180KG)標準長度剩余材料備注
1圓管Φ15mm-Φ220mm6000mm

正常切割:500mm;

使用最短尾料功能:10mm

切割最后一個部件時,尺寸誤差會變大,建議切割前增加定心

2方管15mm*15mm – 150mm*150mm6000mm
3矩形管短軸>15mm,外切圓<220mm(最大規格200mm*50mm) 6000mm
4橢圓或扁平橢圓管短軸>15mm,長軸<220mm6000mm
5槽鋼

普通卡盤可夾持10號及以下槽鋼;

加長卡盤最多可夾16號槽鋼

6000mm

切割最后一個工件時,尺寸誤差會變大,工字鋼/H型鋼需要手動對焦和尖頭切割頭

6工字鋼

普通卡盤可夾持10號工字鋼的長軸;

采用槽鋼或工字鋼卡盤,最多可夾持16號工字鋼

6000mm
7H鋼 長軸<160mm,外切圓<220mm6000mm
8等角鋼

普通卡盤最多可夾持10號等角鋼

6000mm
9不等角鋼普通卡盤最多可夾持10/8號等角鋼6000mm



上料庫


管材規格技術參數
圓管6000mm x φ220mm(φ20 – φ220mm)
方管

6000mm x φ220mm(外切圓<220mm

矩形管

6000mm x φ220mm(外切圓<220mm)

管材最大重量180kg(30KG/M)
可提升管材的最大重量2500kg
電源參數
電源相位3
電源額定電壓和頻率380V 50Hz
裝機功耗7.55KW
電源防護等級IP54
重量和尺寸
重量3500kg
尺寸(長/寬/高)7000mm*2500mm*2500mm
覆蓋面積7000mm*2500mm



樣品展示

???三卡盤激光切管機

???三卡盤激光切管機

???三卡盤激光切管機

???三卡盤激光切管機

???三卡盤激光切管機
